รางไวร์เวย์ Wireway
รางไวร์เวย์ ทำสี | รางไวร์เวย์ ชุบกัลวาไนซ์

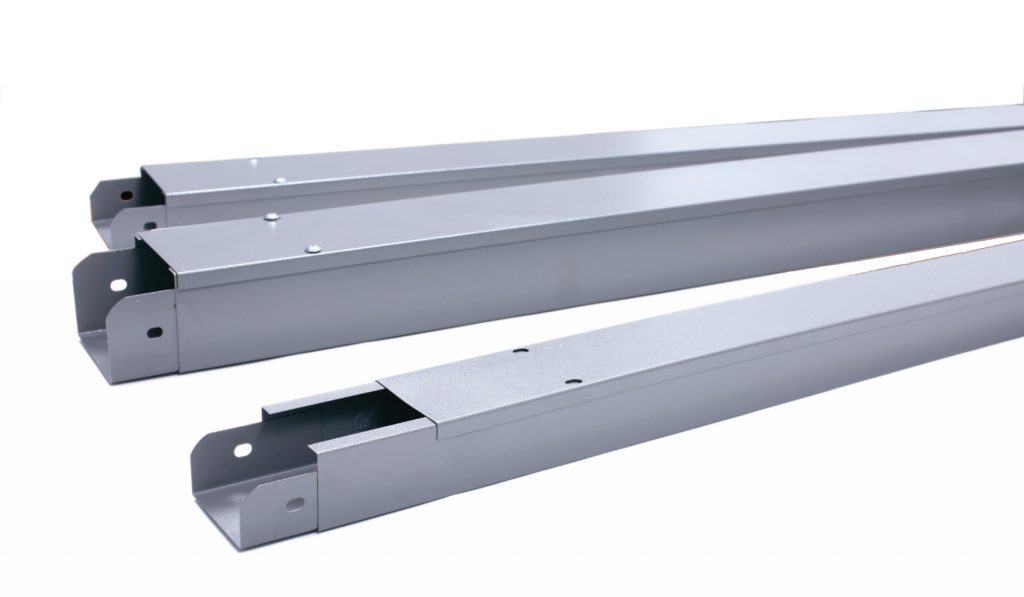

รางไวร์เวย์ แบบพ่นสี มาตรฐาน (Epoxy)
ขนาดมาตรฐาน คุณภาพสูง เหล็กหนา 0.8-2.0mm. ได้มาตรฐาน พ่นสีฝุ่น Epoxy Powder Coating เหมาะสำหรับภายในอาคาร
|
ขนาด (นิ้ว) |
ขนาด (มม.) |
ความหนา (มม.) |
|
HxW (Inches) |
HxW (mm.) |
Thickness (mm.) |
| 2″x 3″x 8 ฟุต | 50x75x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 2″x4″x 8 ฟุต | 50x100x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 2″x6″x 8 ฟุต | 50x150x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 3″x4″x 8 ฟุต | 75x100x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 4″x4″ x 8 ฟุต | 100x100x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 4″x6″ x 8ฟุต | 100x150x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 4″x8″x 8ฟุต | 100x200x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 4″x10″x 8ฟุต | 100x250x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 4″x12″x 8ฟุต | 100x300x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 6″x6″x 8ฟุต | 150x150x2440 | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 |
| 6″x8″x 8ฟุต | 150x200x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 6″x10″x 8ฟุต | 150x250x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 6″x12″x 8ฟุต | 150x300x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 8″x8″x 8ฟุต | 200x200x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 8″x10″x 8ฟุต | 200x250x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
| 8″x12″x 8ฟุต | 200x300x2440 | 1.0 / 1.2 / 1.6 / 2.0 |
รางไวร์เวย์ ชุบกัลวาไนซ์ (Hot dip Galvanize)
ขนาดมาตรฐาน คุณภาพสูง ได้มาตรฐาน ชุบ Hot Dip กัลวาไนซ์ ความหนาไม่เกิน 60-80 ไมครอน อ้างอิงมาตรฐาน ASTM , CSA เหมาะสำหรับภายนอกอาคาร
|
ขนาด (นิ้ว) |
ขนาด (มม.) |
ความหนา (มม.) |
|
HxW (Inches) |
HxW (mm.) |
Thickness (mm.) |
| 2”x2”x8 ฟุต | 50x50x2440 | 1.6 / 2.0 |
| 2″x 3″x 8 ฟุต | 50x75x2440 | 1.6 / 2.0 |
| 2″x4″x 8 ฟุต | 50x100x2440 | 1.6 / 2.0 |
| 2″x6″x 8 ฟุต | 50x150x2440 | 1.6 / 2.0 |
| 2”x8”x8 ฟุต | 50x200x2440 | 1.6 / 2.0 |
| 3″x4″x 8 ฟุต | 75x100x2440 | 1.6 / 2.0 |
| 4″x4″ x 8 ฟุต | 100x100x2440 | 1.6 / 2.0 |
| 4″x6″ x 8 ฟุต | 100x150x2440 | 1.6 / 2.0 |
| 4″x8″x 8 ฟุต | 100x200x2440 | 1.6 / 2.0 |
| 4″x10″x 8 ฟุต | 100x250x2440 | 1.6 / 2.0 |
| 4″x12″x 8 ฟุต | 100x300x2440 | 1.6 / 2.0 |
| 4”x14”x 8 ฟุต | 100x350x2440 | 1.6 / 2.0 |
| 4”x16”x8 ฟุต | 100x400x2440 | 1.6 / 2.0 |
| 4”x18”x8 ฟุต | 100x450x2440 | 1.6 / 2.0 |
| 4”x20”x8 ฟุต | 100x500x2440 | 1.6 / 2.0 |
| 6″x6″x 8ฟุต | 150x150x2440 | 1.6 / 2.0 |
| 6″x8″x 8ฟุต | 150x200x2440 | 1.6 / 2.0 |
| 6″x10″x 8ฟุต | 150x250x2440 | 1.6 / 2.0 |
| 6″x12″x 8ฟุต | 150x300x2440 | 1.6 / 2.0 |
| 8″x8″x 8ฟุต | 200x200x2440 | 1.6 / 2.0 |
| 8″x10″x 8ฟุต | 200x250x2440 | 1.6 / 2.0 |
| 8″x12″x 8ฟุต | 200x300x2440 | 1.6 / 2.0 |

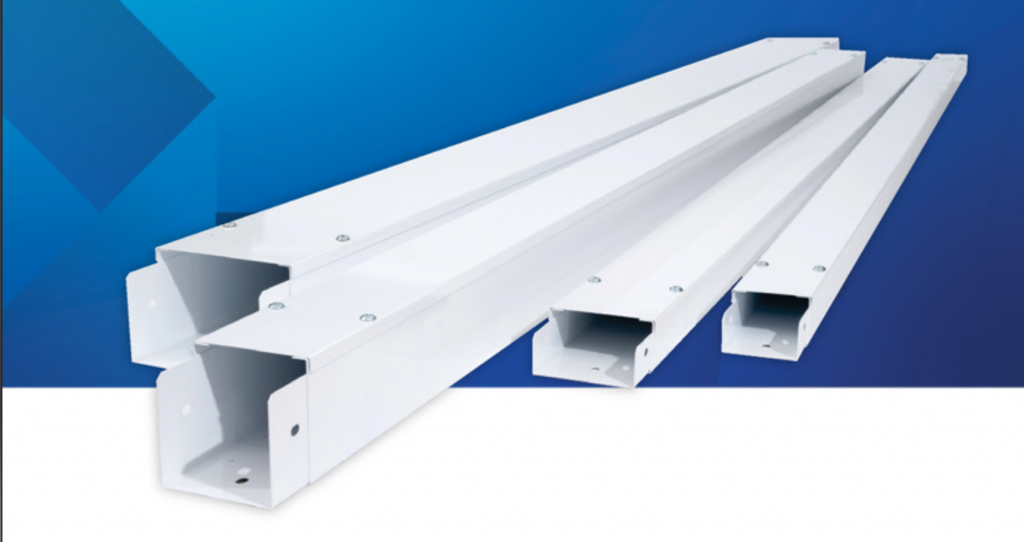

รางไวร์เวย์ พ่นสีขาว (1.0mm.)
รางไวร์เวย์ พ่นสีขาว Epoxy จากโรงงาน คุณภาพสูง ได้มาตรฐาน เหมาะสำหรับในอาคาร
ไวร์เวย์ สีขาว (ความหนา 1.0mm.)
|
ขนาด (นิ้ว) |
ขนาด (มม.) |
ความหนา (มม.) |
|
HxW (Inches) |
HxW (mm.) |
Thickness (mm.) |
| 2”x3”x8 ฟุต | 50x75x2440 | 1.0 |
| 2”x4”x8 ฟุต | 50x100x2440 | 1.0 |
| 2”x6”x8 ฟุต | 50x150x2440 | 1.0 |
| 3”x4x8 ฟุต | 75x100x2440 | 1.0 |
| 4”x4”x8 ฟุต | 100x100x2440 | 1.0 |
| 4”x6”x8 ฟุต | 100x150x2440 | 1.0 |
| 4”x8”x8 ฟุต | 100x200x2440 | 1.0 |
| 6”x6”x8 ฟุต | 150x150x2440 | 1.0 |
รางไวร์เวย์ พ่นสีมาตรฐาน แบบเหล็กบาง (0.5mm.)
รางไวร์เวย์ พ่นสี แบบเหล็กบาง 0.5mm. ราคาประหยัด เหมาะสำหรับใช้ในอาคาร
|
ขนาด (นิ้ว) |
ขนาด (มม.) |
ความหนา (มม.) |
|
HxW (Inches) |
HxW (mm.) |
Thickness (mm.) |
| 2″x 3″x 8 ฟุต | 50x75x2440 | 0.5 |
| 2″x4″x 8 ฟุต | 50x100x2440 | 0.5 |
| 4”x4”x8 ฟุต | 100x100x2440 | 0.5 |
อุปกรณ์รางไวร์เวย์
- ข้องอรางไวร์เวย์ เปิดบน
- ข้องอรางไวร์เวย์ เปิดใน
- ข้องอรางไวร์เวย์ เปิดนอก
- สามทางรางไวร์เวย์
- สี่ทางรางไวร์เวย์
- ข้อรับรางไวร์เวย์
- ข้อต่อตรงรางไวร์เวย์
- ข้อต่อลงตู้ รางไวร์เวย์
- แผ่นปิดหัวท้ายรางไวร์เวย์
รางไวร์เวย์ (Wireway) เป็นอุปกรณ์สำคัญที่ใช้ในงานระบบไฟฟ้า โดยใช้เพื่อเป็นการจัดระเบียบและป้องกันสายไฟ เก็บสายไฟที่ใช้ในระบบไฟฟ้าภายในอาคารหรือโรงงาน เพื่อป้องกันสายไฟ หรือ สายสื่อสารอื่นๆ จากการสัมผัสกับ สิ่งของภายนอกที่อาจเกิดความเสียหายหรืออันตรายได้ รางไวร์เวย์มักถูกทำจากวัสดุที่ทนทานเช่น เหล็ก หรือสแตนเลส เพื่อให้มีความแข็งแรงและคงทนต่อสภาพแวดล้อมได้ดี
รางไวร์เวย์สามารถมีหลายขนาดและรูปแบบตามความต้องการของงาน โดยส่วนมากจะมีความกว้างและความสูงที่เพียงพอที่จะรองรับจำนวนและขนาดของสายไฟหรือสายสื่อสารที่จะผ่านผ่านไปในรางได้ นอกจากนี้ รางไวร์เวย์ยังมักมีฝาครอบเพื่อให้ง่ายต่อการเข้าถึงและการบริหารจัดการสายไฟภายใน
คุณสมบัติของรางไวร์เวย์
-
วัสดุแข็งแรง: ทำจากเหล็ก หรือสแตนเลส เพื่อความทนทาน ต่อแรงกระแทกและการกัดกร่อน
-
ฝาปิดเปิดได้: ออกแบบให้สามารถเปิดฝาได้ง่าย ช่วยให้สามารถเข้าถึงและตรวจสอบสายไฟภายในได้สะดวก
-
ติดตั้งง่าย: มีขนาดมาตรฐานพร้อมอุปกรณ์เสริม เช่น ข้อต่อ ฉากงอ สามทาง ฯลฯ ช่วยให้งานติดตั้งสะดวกรวดเร็ว
ประโยชน์ของการใช้รางไวร์เวย์
-
จัดระเบียบสายไฟให้เป็นระบบ: ลดความยุ่งเหยิงและความเสี่ยงในการเกิดไฟฟ้าลัดวงจร
-
เพิ่มความปลอดภัย: ป้องกันสายไฟไม่ให้สัมผัสกับพื้นหรือพื้นที่เสี่ยง
-
ลดเวลาในการบำรุงรักษา: ตรวจสอบ แก้ไข หรือเปลี่ยนสายไฟได้ง่าย
-
รองรับการขยายระบบในอนาคต: เพิ่มเติมสายไฟหรืออุปกรณ์ใหม่ได้โดยไม่ต้องเดินสายใหม่ทั้งหมด
การเลือกใช้งานรางไวร์เวย์
การเลือกขนาดและประเภทของรางไวร์เวย์ควรพิจารณาตามปัจจัยต่างๆ ได้แก่
-
ปริมาณสายไฟที่จะใช้งาน
-
สภาพแวดล้อม (ในอาคาร หรือภายนอก)
-
ความสะดวกในการติดตั้ง
-
มาตรฐานความปลอดภัยของระบบไฟฟ้า
