ตู้ไฟ 3 เฟส / ตู้ DB สำเร็จพร้อมใช้งาน

Distribution Board (DB) Panel

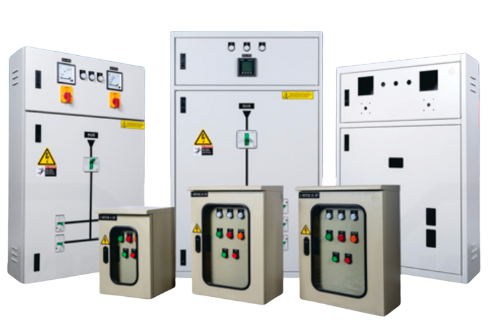

ตู้ไฟ 3 เฟส Innofast

ตู้ควบคุมระบบไฟฟ้า (DB) ประเภทตู้ฝาเทิน ฝา 1 ชั้น (IP31)



  • ตู้ไฟ 3 เฟส สินค้า แบรด์ KJL
  • อุปกรณ์เบรกเกอร์ แบรนด์ ชไนเดอร์ GoPact
  • มาตรฐานกันฝุ่นกันน้ำ IP 31 (มอก. 513-2553 / IEC 60529:2001)
  • การ Wiring บัสบาร์ทองแดงตาม มาตรฐาน DIN 43671
  • ตัวตู้ผลิตจากเหล็กขาวคุณภาพสูง ความหนา 1.0mm.
  • ออกแบบผลิตด้วยระบบ CNC ได้มาตรฐาน
  • พ่นด้วยสีฝุ่น Electrostatic Powder Coatings สี RAL 7035
  • เหมาะสำหรับควบคุมระบบไฟฟ้าแรงต่ำ ชนิด 3 เฟส ที่มีแรงดันไฟฟ้า 230/400 โวลต์
  • Wiring เดินสาย พร้อมชุดอุปกรณ์มาตรฐาน ติดตั้งง่าย จบงานไว พร้อมใช้งาน

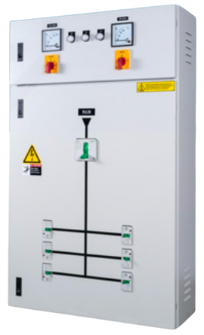

ตู้ 3 เฟส KBDT

รหัส รุ่น

รายละเอียดอุปกรณ์หลัก

ขนาดตู้ กว้างxสูงxลึก
(mm.)

ความหนาตู้
(mm.)

ขนาดเบรกเกอร์

(Main Breaker)

จำนวนลูกย่อย

(Feeder)

 ขนาดและจำนวนลูกย่อย

(Feeder)
KEDT 0001 MAIN 100A 4 Branch circuits
  • 32A 3P จำนวน 2 ตัว
  • 50A 3P จำนวน 2 ตัว
 700x1000x200 1.0
KEDT 0002 MAIN 250A 4 Branch circuits
  • 50A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 2 ตัว
 700x1100x200 1.0
KEDT 0003 MAIN 250A 6 Branch circuits
  • 32A 3P จำนวน 2 ตัว
  • 50A 3P จำนวน 1 ตัว
  • 100A 3P จำนวน 2 ตัว
  • 125A 3P จำนวน 1 ตัว
 700x1200x200 1.0
KEDT 0004 MAIN 400A 6 Branch circuits
  • 63A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 3 ตัว
  • 125A 3P จำนวน 1 ตัว
 800x1300x250 1.0
KEDT 0005 MAIN 400A 8 Branch circuits
  • 63A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 4 ตัว
  • 125A 3P จำนวน 2 ตัว
 800x1400x250 1.0

ขอราคา







Line ID: “@890looaa”

ตู้ควบคุมระบบไฟฟ้า (DB) ประเภทตู้ฝาจม ฝา 1 ชั้น (IP 20)



  • ตู้ไฟ 3 เฟส สินค้า แบรด์ KJL
  • อุปกรณ์เบรกเกอร์ แบรนด์ ชไนเดอร์ GoPact
  • มาตรฐานกันฝุ่นกันน้ำ IP 20 (มอก. 513-2553 / IEC 60529:2001)
  • การ Wiring บัสบาร์ทองแดงตาม มาตรฐาน DIN 43671
  • ตัวตู้ผลิตจากเหล็กขาวคุณภาพสูง ความหนา 1.0mm.
  • ออกแบบผลิตด้วยระบบ CNC ได้มาตรฐาน
  • พ่นด้วยสีฝุ่น Electrostatic Powder Coatings สี RAL 7035
  • เหมาะสำหรับควบคุมระบบไฟฟ้าแรงต่ำ ชนิด 3 เฟส ที่มีแรงดันไฟฟ้า 230/400 โวลต์
  • Wiring เดินสาย พร้อมชุดอุปกรณ์มาตรฐาน ติดตั้งง่าย จบงานไว พร้อมใช้งาน

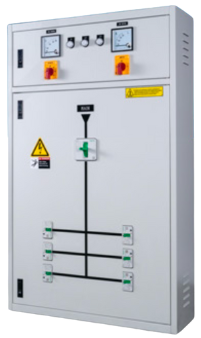

ตู้ 3 เฟส KBDJ

รหัส รุ่น

รายละเอียดอุปกรณ์หลัก

ขนาดตู้ กว้างxสูงxลึก
(mm.)

ความหนาตู้
(mm.)

ขนาดเบรกเกอร์

(Main Breaker)

จำนวนลูกย่อย

(Feeder)

 ขนาดและจำนวนลูกย่อย

(Feeder)
KEDJ 0001 MAIN 100A 4 Branch circuits
  • 32A 3P จำนวน 2 ตัว
  • 50A 3P จำนวน 2 ตัว
 700x1000x200 1.0
KEDJ 0002 MAIN 250A 4 Branch circuits
  • 50A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 2 ตัว
 700x1100x200 1.0
KEDJ 0003 MAIN 250A 6 Branch circuits
  • 32A 3P จำนวน 2 ตัว
  • 50A 3P จำนวน 1 ตัว
  • 100A 3P จำนวน 2 ตัว
  • 125A 3P จำนวน 1 ตัว
 700x1200x200 1.0
KEDJ 0004 MAIN 400A 6 Branch circuits
  • 63A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 3 ตัว
  • 125A 3P จำนวน 1 ตัว
 800x1300x250 1.0
KEDJ 0005 MAIN 400A 8 Branch circuits
  • 63A 3P จำนวน 2 ตัว
  • 100A 3P จำนวน 4 ตัว
  • 125A 3P จำนวน 2 ตัว
 800x1400x250 1.0

ขอราคา







Line ID: “@890looaa”

ตู้ควบคุมระบบมอเตอร์ กันฝุ่นกันน้ำ มีหลังคา ฝา 2 ชั้น (ฝานอกกระจก)

  • ตู้ควบคุมมอเตอร์ สำหรับควบคุมระบบไฟฟ้าแรงต่ำ ชนิด 3 เฟส 230/400โวลต์
  • ตู้ควบคุม ระบบปั๊มน้ำ , ตู้ควบคุม ระบบเครื่องจักร,ควบคุมมอเตอร์สำหรับโรงงานอุตสาหกรรม หรือ อุตสาหกรรมการเกษตร
  • ความหนาตู้ 1mm.
  • มาตรฐานกันฝุ่นกันน้ำ IP 44 (มอก. 513-2553 / IEC 60529:2001)

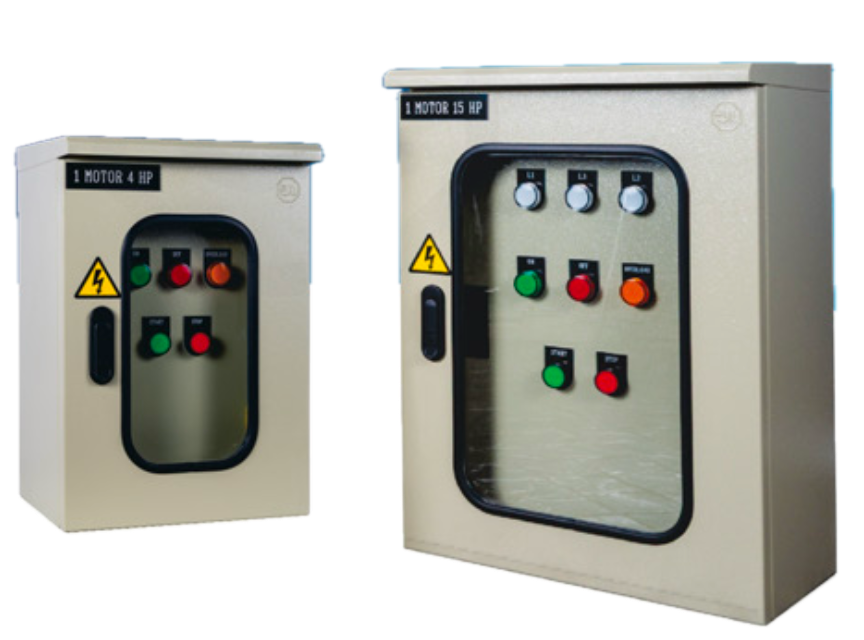

ตู้ควบคุมมอเตอร์ 3 เฟส

รหัส/รุ่น

รุ่น

ขนาด กว้างxสูงxลึก (มม.)

ความหนา (มม.)
KEWP 0001 1 MOTOR 4 HP 3kW 300x450x250 1.0
KEWP 0002 1 MOTOR 10 HP 7.5kW 400x570x250 1.0
KEWP 0003 1 MOTOR 15HP 11kW 400x570x250 1.0
KEWP 0004 2 MOTOR 4 HP 3kW 440x610x250 1.0
KEWP 0005 2 MOTOR 10HP 7.5kW 440x610x250 1.0
KEWP 0006 2 MOTOR 15HP 11kW 440x610x250 1.0

ขอราคา







Line ID: “@890looaa”

ตู้ Distribution Board (DB) / ตู้ไฟ 3 เฟส

ตู้ Distribution Board (DB) หรือที่ช่างไฟเรียกกันสั้น ๆ ว่า “ตู้ DB” คือ ตู้ควบคุมและจ่ายไฟฟ้า ที่ทำหน้าที่รับกระแสไฟจากแหล่งจ่ายหลัก (Main Supply) แล้วกระจายไปยังวงจรย่อยต่าง ๆ ภายในอาคาร บ้านพัก โรงงาน หรือสำนักงาน เพื่อให้ระบบไฟฟ้ามีความปลอดภัยและเป็นระเบียบ

สำหรับ ตู้ DB แบบ 3 เฟส (3 Phase Distribution Board) จะใช้ในระบบไฟฟ้าที่มีแรงดัน 230/400 โวลต์ ซึ่งนิยมใช้ในอาคารพาณิชย์ โรงงาน หรือสถานที่ที่มีการใช้ไฟฟ้ากำลังสูง เช่น มอเตอร์ เครื่องจักร หรือระบบแสงสว่างขนาดใหญ่

หน้าที่หลักของตู้ DB 3 เฟส / ตู้ไฟ 3 เฟส

  • ควบคุมการจ่ายไฟฟ้า
  • ทำหน้าที่เปิด–ปิด และควบคุมการทำงานของวงจรไฟฟ้าย่อย
  • ป้องกันการลัดวงจร (Short Circuit) และกระแสไฟเกิน (Overload)
  • ป้องกันอันตรายต่อผู้ใช้งาน ด้วยอุปกรณ์ป้องกัน เช่น เบรกเกอร์ (MCB / MCCB) และเซอร์กิตเบรกเกอร์กันดูด (RCBO / RCCB)
  • แยกโหลดแต่ละส่วนของอาคาร เช่น แยกไฟฟ้าแสงสว่าง, ปลั๊ก, เครื่องปรับอากาศ หรือเครื่องจักรออกจากกัน ทำให้สะดวกต่อการบำรุงรักษาและซ่อมแซม

การเลือกใช้ตู้ DB 3 เฟสที่เหมาะสม / ตู้ไฟ 3 เฟส

เมื่อเลือกใช้งาน ควรพิจารณา:

  • ขนาดกระแส (Ampere Rating) ของโหลดรวมทั้งหมด
  • จำนวนวงจรย่อย ที่ต้องการ
  • สภาพแวดล้อมการติดตั้ง (ภายใน–ภายนอกอาคาร)
  • มาตรฐานผลิตภัณฑ์ เช่น มอก., IEC หรือ BS
  • แบรนด์และคุณภาพอุปกรณ์ไฟฟ้า เพื่อความปลอดภัยในระยะยาว
